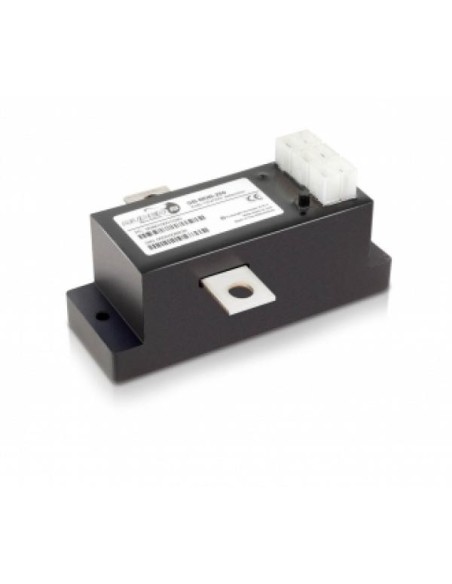

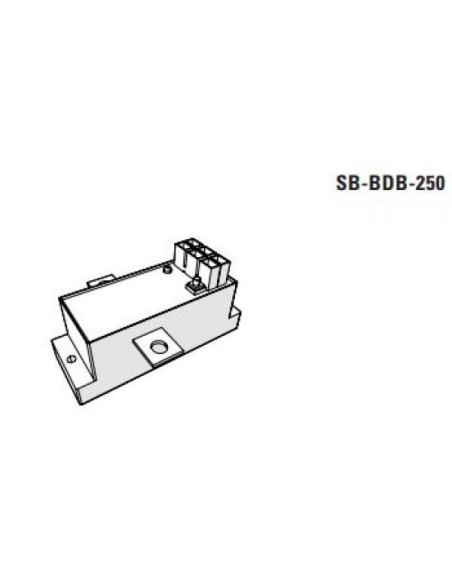

Protecteur de sous-tension et de surtension externe Super B, pour protéger les batteries de Super B contre la sous-tension et la surtension avec le courant de veille le plus faible possible.
Protecteur de sous-tension et de surtension externe Super B, pour protéger les batteries de Super B contre la sous-tension et la surtension avec le courant de veille le plus faible possible.
Mode de Fonctionnement (Lire attentivement : Ce descriptif équivaut au manuel d'opération mode d'emploi)
Avant que le BDB-250 ne soit opérationnel, il doit déterminer si un système 12V ou 24V est connecté. Cela signifie qu'après avoir connecté le BDB-250, la première chose qu'il fait est d'attendre une seconde avant de faire passer à la tâche suivante. Ensuite, si la tension d'entrée est supérieure à 10,0 V en dessous et à 15,4 V, le relais se ferme. Si ces conditions ne sont pas détectées et remplies, le relais s'ouvre.
Si la tension d'entrée dépasse 15,0 V, la DEL se met à clignoter pour indiquer une surtension détectée. Cette opération se poursuit pendant 90 secondes, après quoi le relais s'ouvre et la LED s'éteint.
Lorsque la tension dépasse 15,4 V, l'ensemble du processus d'"avertissement" est sauté et le relais s'arrête immédiatement.
Si la tension d'entrée tombe en dessous de 10,0 V, la DEL clignote pour indiquer une situation de sous-tension. Cette opération se poursuit pendant 90 secondes, après quoi le relais s'ouvre et la LED s'éteint.
Lorsque le BDB-250 est éteint et que la tension revient entre 11,0V et 14,0V, il y a deux façons de le réactiver.
Si l'utilisateur a choisi la fonction de réinitialisation automatique, le relais du BDB-250 est activé directement après qu'une tension "correcte" a été mesurée. Cependant, lorsque la fonction de réinitialisation manuelle a été programmée, l'utilisateur doit réinitialiser le BDB-250 à la main. Pour ce faire, appuyez sur l'interrupteur intégré. Si un interrupteur externe est connecté à l'entrée de la télécommande, il peut également être utilisé pour la réinitialiser manuellement. La manière dont le BDB-250 sera réinitialisé est programmable par l'utilisateur. La manière de procéder se trouve sous'Programmation'.
L'utilisateur peut choisir si le BDB-250 est réinitialisé manuellement ou automatiquement. Pour ce faire, appuyez sur la touche de programmation et maintenez-la enfoncée jusqu'à ce que la DEL clignote. Ceci indique que le BDB-250 est en mode programmation. A ce stade, le bouton doit être relâché.
En appuyant une fois sur la touche, la fonction de réinitialisation automatique est sélectionnée. Si l'utilisateur appuie deux fois sur le bouton, la réinitialisation manuelle est sélectionnée.
Environ 4 secondes après la dernière pression sur la touche, la DEL clignote pour indiquer la fonction de réinitialisation programmée. (ex. : Si la position 2 - réarmement manuel - est sélectionnée, la LED clignote deux fois.)
Technical specifications
|
SKU |
958610031040 |
|
Autodetect 12V |
8V to 20V |
|
Autodetect 24V |
20V to 35V |
|
Consommation |
2mA |
|
Courant de Choc d'Entrée / Input surge current (100ms) 12V mode |
2,6A |
|
Courant de Choc d'Entrée / Input surge current (100ms) 24V mode |
5,0A |
|
Courant de Commutation Continu / Switch current Continues |
250A |
|
Courant de Commutation de Crête / Switch current Peak |
1,500A |
|
Dimensions l x H x L |
82x57x120 mm |
|
Poids |
370 g |
---------------------------------------------------------------------------------------
DECHARGE DE RESPONSABILITE
CE MESSAGE EST IMPORTANT.
Si vous avez commandé et allez recevoir une Batterie Légère SUPER B B XXX
ATTENTION:
- AVANT DE BRANCHER VOTRE BATTERIE SUPER B,
VERIFIER LE BON FONCTIONNEMENT DE VOTRE REGULATEUR REDRESSEUR
IMPERATIF : MAX 14,2 V
Si vous n'en disposez pas il faut le commander et l'installer AVANT TOUTE UTILISATION de la Batterie
https://aerodiscount.com/fr/batteries-de-demarrage-ultra-legeres/600-relais-regulateur-dbd-250-pour-batterie-super-b-li-ion.html
- SEULS LES CHARGEURS PRECONISES PAR SUPER B DOIVENT ETRE UTILISES POUR ASSURER LA GARANTIE.
SUPER B et Aérodiscount l'un des ses revendeur en France, déclinent toute responsabilité et ne pourront être tenu responsable
en cas de non respect des préconisations ou mauvaise utilisation,
consignes de montage, de charge, de sécurité et des conséquences de l'utilisation des batteries dans des applications aéronautique ultralégères,
et ce même si elles ne sont pas soumises aux réglementations aéronautiques.
L’utilisation est à vos risques et périls.
Cependant, en cas de défaut de fabrication, la garantie habituelle s'applique.
Aerodiscount ne tient pas en stock les produits SUPER B pour vous offrir un produit vraiment neuf et qui n'a pas attendu des mois sur stock ce qui en assure sa durabilité.
Il vous faudra patienter quelques jours pour recevoir votre produit par UPS normalement.
