REXON PA-10/AIR BOOSTER AMPLIFICATEUR LINEAIRE POUR RADIO PORTABLE SUR BANDE AVIATION

Le PA-10 / AIR est un amplificateur AM linéaire conçu pour les applications en bande aérienne. Il est principalement destiné à améliorer la portée des émetteurs-récepteurs portatifs en augmentant la puissance de l'émetteur et en augmentant le gain du récepteur si nécessaire. Avec le PA10 Booster, la sortie de puissance sera de 13W et de 50W (principalement pour la communication sol-air).

Dans le monde de l'aviation, la fiabilité de l'équipement est primordiale le PA-10 / AIR répond à ce besoin de la façon suivante :

- L'indicateur de modulation AM clignote lorsque l'utilisateur parle, confirmant que le message vocal est transmis à l'antenne. Cette fonction signale immédiatement un problème de microphone défectueux.

- Le microprocesseur superviseur reconnaît la situation lorsque l'amplificateur ne peut pas fournir la puissance RF attendue et passe immédiatement en mode bypass, en connectant l'émetteur-récepteur directement à l'antenne. La situation de "transmission brûlée" en passant par l'amplificateur ne se produit pas.

- Le problème d'antenne défectueuse ou mal réglée est détecté et signalé. L'amplificateur reste en mode bypass pour se protéger.

- Une puissance d'entrée excessive, provoquée par un dysfonctionnement ou une mauvaise application de l'émetteur-récepteur, provoque une alarme et une transition vers le mode bypass.

- La tension d'alimentation CC en dehors de la plage acceptable entraîne le déclanchement de l'alarme et le retour de l'amplificateur en mode bypass.

- La température excessive de l'amplificateur provoque l'alarme et le retour en mode bypass
Tous les voyants d'alarme (LED) sont rouges. Si un voyant est allumé en rouge, c'est quil y a un problème. Ce système de passage automatique en "by pass" sécurise et soulage l'utilisateur de manière à ce qu'il n'accorde pas trop d'attentionau fonctionnement mais soit averti par la signalisation.


Le PA-10 / AIR dispose d'un contrôle de gain automatique, implémenté par un atténuateur numérique. Il adapte le gain de l'amplificateur à la puissance variable de l'émetteur-récepteur, en laissant toujours la marge adéquate pour la modulation AM. Aucun écrêtage de modulation ne se produit jamais.
Pour le sens réception, un préamplificateur à faible bruit est disponible. Il dispose également d'un filtre passe-bande d'entrée, éliminant le danger de transmodulation souvent provoquée par les stations CB à proximité.

PRINCIPALES CARACTÉRISTIQUES :

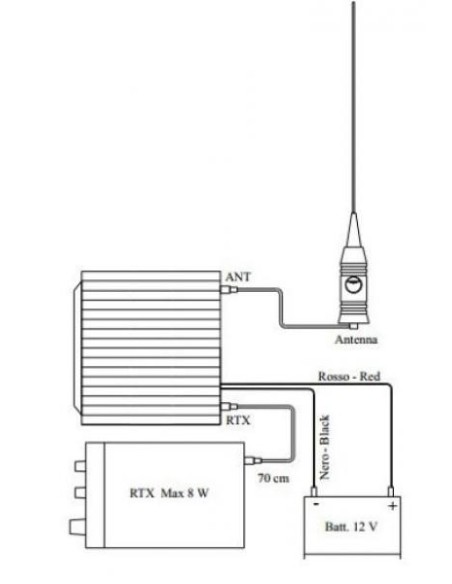

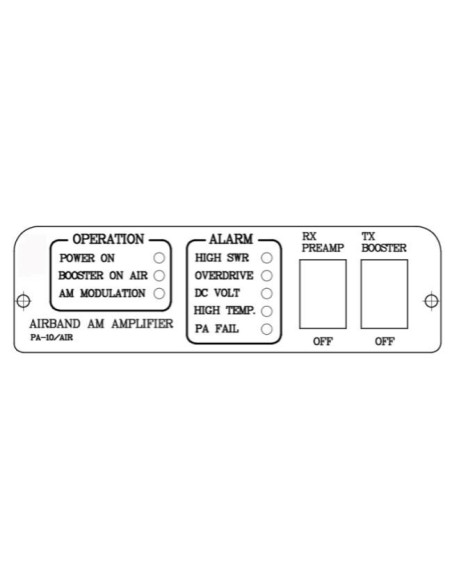

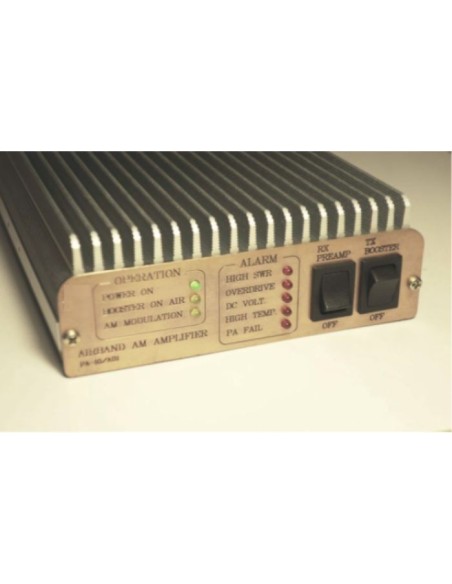

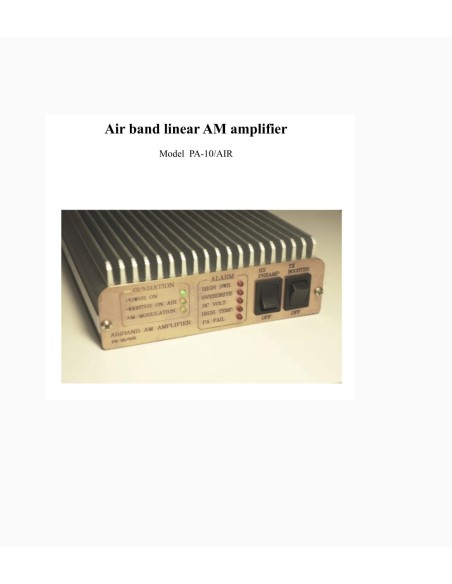

 - DESCRIPTION DU PANNEAU DE FACADE

- INTERRUPTEURS

•     TX BOOSTER        Active la fonction de l'amplificateur de puissance
•     RX PREAMP           Active la fonction du préamplificateur récepteur.
•     POWER ON            La LED verte s'allume lorsque l'unité est alimentée en courant continu et allumée
•     BOOSTER ON AIR  La LED jaune s'allume lorsque l'amplificateur de puissance est en marche et alimente l'antenne
•     MODULATION AM    LED jaune allumée lorsque la modulation AM est supérieure à env. 30% a été détecté (l'utilisateur appuie sur l'émetteur-récepteur PTT et parle au microphone)
•     HIGH SWR                La ​​LED rouge s'est allumée lorsque l'antenne SWR au-delà de 2: 1 a été détectée. L'amplificateur reste en mode bypass, protégeant les transistors de puissance.
•     OVERDRIVE             La LED rouge s'est allumée lorsqu'une alimentation excessive de la porteuse à l'entrée a été détectée. L'amplificateur reste en mode bypass.
•     DC VOLT                    La LED rouge s'allume lorsque la tension d'alimentation CC est trop élevée ou trop faible. L'amplificateur reste en mode bypass.
•     HAUTE TEMPÉRATURE. La DEL rouge s'allume lorsqu'une température excessive près du transistor de puissance a été détectée. L'amplificateur reste en mode bypass.
•     PA FAIL                       Le voyant rouge s'allume lorsque la défaillance de l'amplificateur a été détectée. L'amplificateur reste en mode bypass.

- SPECIFICATIONS

• Plage de fréquence: 118 MHz - 137 MHz
• Mode: Principalement AM, FM autorisé
• Puissance de sortie RF (porteuse): 12W-14W (contrôlée par ALC numérique)
• Puissance d'entrée RF (porteuse): nominale: 1,5 W maximum (appr.): 3 W minimum: 1 W
• Tension d'alimentation CC: Nominale: 12,5 V Minimum: 10,5 V Maximum: 14,5 V
• Courant d'alimentation CC pendant la transmission: Typique: 4A
• Gain du préamplificateur du récepteur: Typique: 21 dB
• Figure de bruit du préamplificateur récepteur: Typique: 1,9 dB
• Type de connecteur RF: UHF (SO-239)

 (données fabricant)
